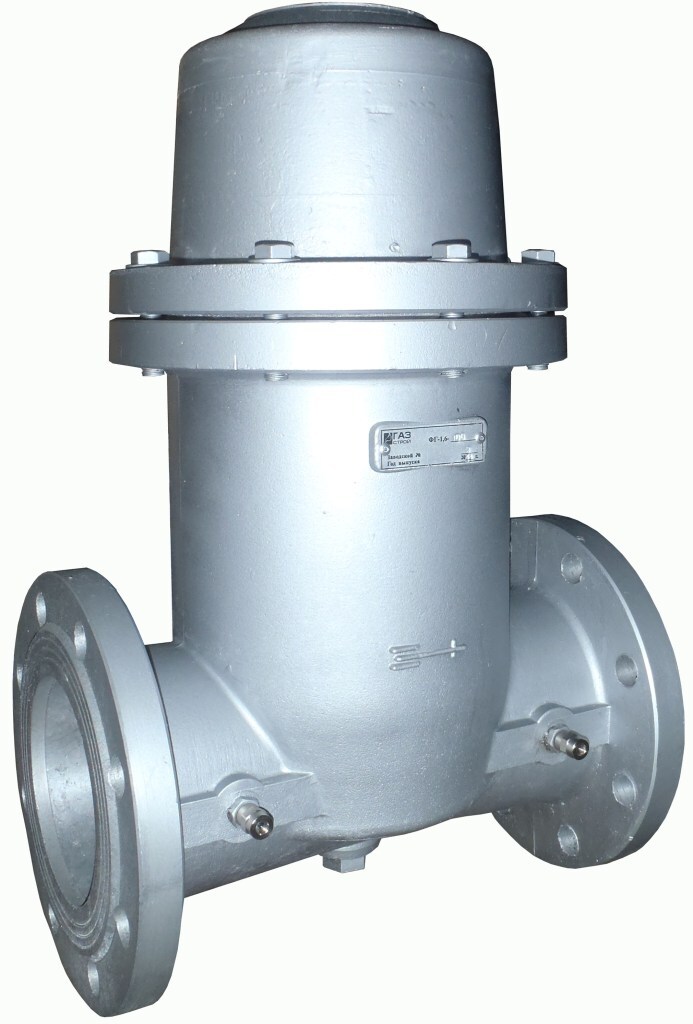

Фильтры газа ФГ-1,6-50(В)

Производитель: Россия

35 700 руб.

Кол-воКупить

Фильтр ФГ 16-50 (В) – надежные и долговечные устройства, которые предназначены для тонкой очистки газа, технического воздуха и иных неагрессивных газообразных рабочих сред от всех типов механических загрязнителей с разным диаметром. Приспособления устанавливаются на магистральные/локальные газопроводы перед элементами запорной/регулирующей арматуры, измерительными приборами, газогорелочными устройствами котельного оборудования и другими установками для сжигания энергоносителя для повышения надежности, безопасности и стабильности работы всех типов газопотребляющей техники и/или оборудования.

Особенности и преимущества газовых фильтров

В зависимости от требований к степени очистки/фильтрации фильтры ФГ 16-50 могут иметь разные типы элементов:

•   Нержавеющая металлическая сетка с ячейками не больше 80 мкм (0,08мм);
•   Кассета бумажно-целлюлозная для очистки от загрязнений с диаметром 5-50 мкм/0,005-0,05мм;
•   Сложенные и упакованные в армирующие каркасы гофры из синтетического иглопробивного материала (степень очистки 5мкм/0,005мм).

Фильтрующие устройства обладают следующими достоинствами:

•   Отличные свойства фильтрации;
•   Высокая степень тонкой очистки рабочей среды от механических примесей;
•   Долговечность и простота эксплуатации.

Фильтр ФГ 16- 50 предназначен для вертикальной/горизонтальной установки с соблюдением направления потока рабочей среды (знак в форме стрелки на корпусе). При необходимости фильтрующее устройство может выполнять функции очистки газа и контроля давления рабочей среды – на корпусе фильтра имеются фитинги с уплотняющими втулками, предназначенные для монтажа ИПД.

Важно! При монтаже трубопровода с вертикальными фильтрами (с ИПД) с правым/обратным потоком рабочей среды в магистрали необходим предварительный заказ нетипичных фильтрующих устройств

Параметры изделия	ФГ-1,6-50(В)	ФГ-1,6-80(В)	ФГ-1,6-100(В)
Рабочая среда	природный газ по ГОСТ 5542-87
Диаметр условного прохода, мм	50	80	100
Максимальное рабочее давление, МПа, (кгс/см²)	1,6 (16)
Тип фильтрующего элемента	сетка нержавеющая 0,08 мм (80 мкм) синтетический иглопробивной материал 0,005 (5 мкм) бумажно-целлюлозная кассета 0,005 и 0,05 мм (5 и 50 мкм)
Допустимый перепад давления на фильтрующем элементе, кПа	5 (10)
Габаритные размеры, мм, не более — строительная длина L, мм — ширина B — высота H	210 160 290	270 210 490	320 244 580
Масса, кг, не более	8	13	18

Таблица пропускной способности:

	Р рабочее давление(избыточное), МПа
Тип фильтра	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6
ФГ-1,6-50	700	1100	1350	1600	1750	2050	2200	2500	2600	2700	2800	2900	3000	3100	3150	3200
ФГ-1,6-50В	600	1000	1300	1550	1700	1950	2100	2250	2350	2400	2450	2500	2550	2600	2650	2700
ФГ-1,6-80	1400	2300	2650	3250	3700	4250	4700	5250	5600	6000	6250	6750	7000	7250	7500	7650
ФГ-1,6-80В	1200	2100	2600	3150	3600	4050	4500	4750	5100	5400	5600	5800	6000	6200	6350	6500
ФГ-1,6-100	2150	3500	4100	5050	5700	6500	7200	8100	8650	9250	9650	10500	10850	11200	11600	11850
ФГ-1,6-100В	1950	3200	3200	4650	5200	5950	6600	7450	7950	8500	8850	9750	9950	10350	10650	10900
